Havai dağıtım hatları için yaygın olarak kullanılan izolatörler pim izolatörleri, post porselen izolatörler, süspansiyon izolatörleri, kelebek izolatörler (aynı zamanda çay masası porselen şişeleri olarak da bilinir), çubuk porselen izolatörler, çekme telli porselen izolatörler, seramik çapraz kol izolatörleri, boşaltma kelepçesi kenarları vb.'dir. Alçak gerilim hatları için iki çeşit alçak gerilim porselen şişe bulunmaktadır: iğne tipi ve kelebek tipi.
1. Pim izolatörü. Pim tipi izolatörler esas olarak yüksek basınç ve alçak basınç olarak ayrılan telleri desteklemek için doğrusal çubuklar ve küçük Açılı köşe çubukları için kullanılır.

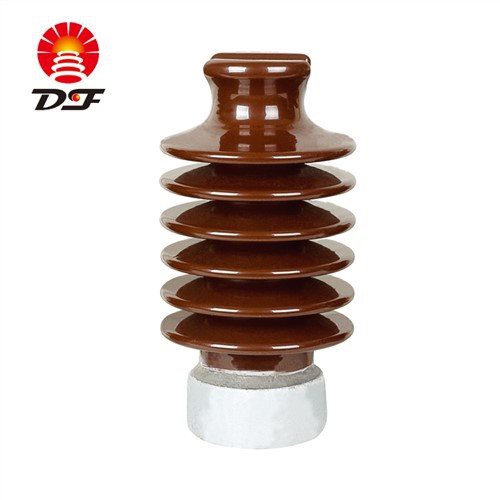

2. Porselen izolatörü destekleyin. Post porselen izolatörlerin amacı temelde pin izolatörlerinkiyle aynıdır. Post porselen izolatörün yalıtımlı porselen kısmı, aşağıdaki şekilde gösterildiği gibi "demir kaplı porselen" dış dökme yapısını oluşturmak için demir pabuç içine dökülür. Bununla birlikte, post porselen izolatör kullanıldığında, düz Açı çubuğunun montaj kılavuzu çok büyük olmamalı ve yanal kuvvet, post porselen izolatörün izin verilen bükülme mukavemetini aşmamalıdır.
3. Süspansiyon porselen izolatörü. Asılı porselen izolatör aşağıda gösterilmiştir. Esas olarak havai dağıtım hatlarının gergi çubukları için kullanılır. Genel olarak alçak gerilim hatlarında asma yalıtkan askı telleri kullanılır. 10kV hatlarda iki adet asma yalıtkan dizisi askı teli kullanılır. Süspansiyon yalıtkanı metal bağlantı bağlantı modu soket tipi ve oluk tipi iki.
4. Kelebek izolatör. Kelebek izolatör yaygın olarak çay masası porselen şişesi olarak bilinir. Aşağıdaki şekilde gösterildiği gibi yüksek basınç ve alçak basınç olarak ikiye ayrılabilir. 10kV hattında, kelebek porselen izolatör ve süspansiyon izolatörü, küçük kesitli tel gerdirme çubuğu, terminal çubuğu veya dal çubuğu vb. için veya düşük basınçta düz bir çizgi veya gerdirme olarak kullanılan bir "çay askısı" oluşturur. yalıtkan.
5. Porselen çapraz kol izolatörü. Porselen çapraz kollu izolatörler, genellikle 10kV hatların lineer çubukları için kullanılan, bir ucunda metal aksesuar bulunan sağlam porselen parçalardır.
6. Çubuk tipi porselen izolatör. Porselen çekme çubuğu olarak da bilinen çubuk tipi porselen izolatör, bir veya her iki ucunda çelik kapaklar bulunan sağlam porselen gövde veya saf porselen çekme çubuğudur.
7. Tel porselen izolatörü çekin. Bağ teli yuvarlak porselen olarak da bilinen gergin porselen izolatör, genellikle havai dağıtım hattının uç, köşe, gergi çubuğu telinde kullanılır, böylece alt bağ teli üst bağ telinden yalıtılır.
8. Tahliye kelepçesi yalıtkanı. Boşaltma kelepçesi yalıtkanının tabanı temel olarak direk izolatörününkiyle aynıdır. Yalıtımlı porselen, tabanın demir pabucuna, üst yalıtımlı porselen demir kapağa, demir kapak ise alüminyum baskı plakasıyla monte edilir.
